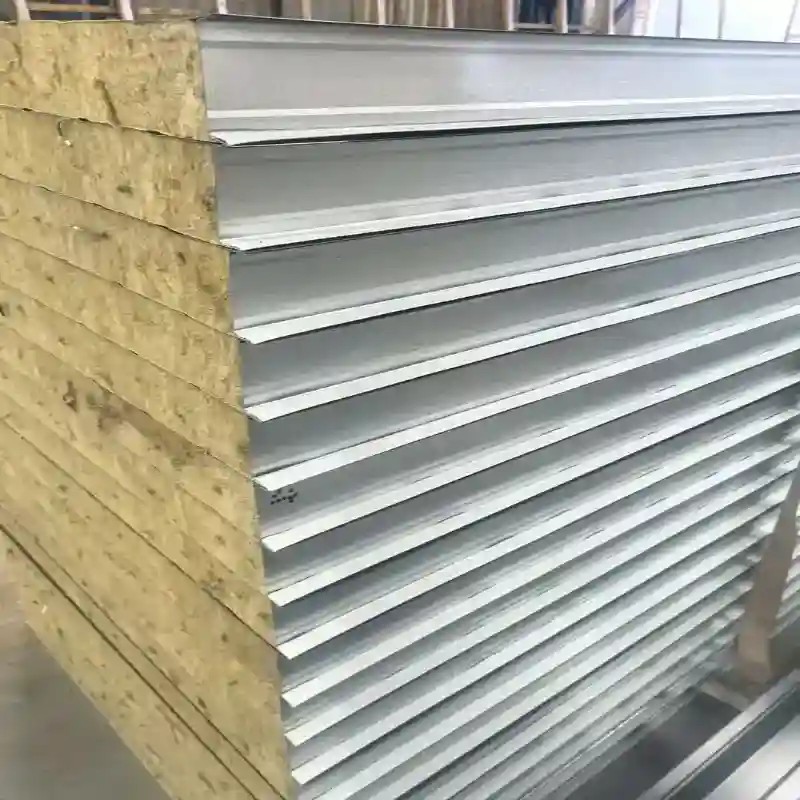

Metallist komposiit katusepaneel

Shunchen Metal Composite Roof Panel pakub integreeritud katuselahendust tööstusettevõtetele, ladudele, külmhoonetele ja ärihoonetele. Tänu vastupidavate metallkestade ja isoleeritud südamike (50–200 mm) pidevale lamineerimisele kõrvaldab see kohapeal lisakihid, maksimeerides samal ajal energiatõhusust. Toetatud 450 000-tonnise rühmavõimsusega, pakub see kõiki kohandatud tehnilisi andmeid ja kiiret kohaletoimetamist.

Põhifunktsioonid

Integreeritud soojusisolatsioon

Isoleeritud südamik on suletud metalllehtede vahele, luues pideva soojusbarjääri üle katuse. PU- ja PIR-südamikud sobivad eriti hästi hoonetele, kus on oluline soojusülekande piiramine läbi katuse.

Metallkomposiitkatusepaneeli nõutava paksuse saab valida vastavalt projekti isolatsioonieesmärgile ja kohalikele kliimatingimustele, mitte kasutada iga hoone jaoks ühte fikseeritud paksust.

Ilmastikukindel metallpind

Välimine metallikiht on esimene tõke vihma, päikesevalguse, tuule ja atmosfääri mõju eest. Valitud kattesüsteem lisab terasest või alumiiniumist aluspinnale kaitset ja määrab ka nähtava katuseviimistluse.

Niiskes, rannikuäärses või keemiliselt avatud keskkonnas töötavate projektide puhul tuleks substraadi ja katte spetsifikatsioonid valida vastavalt eeldatavatele korrosioonitingimustele.

Struktuurne jäikus

Liimitud sandwich-konstruktsioon ühendab kaks metallist kesta jäiga või pooljäiga isolatsioonisüdamikuga. See loob paksema ja stabiilsema paneeli kui üks õhuke metallleht.

Paneeli jäikus sõltub südamiku tüübist, paneeli paksusest, metalllehe paksusest, profiili geomeetriast, sildeulatusest ja kinnitusviisist. Struktuurse katuse projekteerimisel tuleks seetõttu valida lõplik paneeli konfiguratsioon vastavalt nõutavale avale ja koormustingimustele.

Vähendatud katusekiht

Kuna metallkate ja soojustus tarnitakse ühe tehases valmistatud komponendina, ei vaja katusesüsteem eraldi isolatsioonikihti välimise katusepleki ja hoone sisemuse vahel.

See integreeritud konfiguratsioon võib vähendada paigaldusetappide arvu ja lihtsustada materjali käsitsemist katuse ehitamise ajal.

Kohandatud pinna välimus

Välis- ja sisemisi metalllehti on võimalik tarnida erineva viimistluse ja värviga. See võimaldab katuse välimust sobitada tööstusrajatiste, ärihoonete, laohoonete ja muude arhitektuuriliste nõuetega.

Rakendused

Tööstuslikud töökojad ja tehased

Metallist komposiitkatusepaneele kasutatakse tehasekatustel, kus on vajalik soojusisolatsioon koos viimistletud metallist katusekattega. PU, PIR ja kivivilla konfiguratsioone saab valida vastavalt hoone soojus- ja tulenõuetele.

Laod ja logistikahooned

Laod nõuavad suuri katusealasid, millel on ühtsed paneelimõõtmed ja tõhus paigaldus. Monteeritav paneelkonstruktsioon sobib teraskarkass-ladudesse ja logistikaobjektidele, kus katusekonstruktsioon peab katma suuri alasid.

Külmhooned

Külmhoonete ja reguleeritava temperatuuriga hoonete jaoks saab valida PU- või PIR-südamikud nende soojusisolatsiooniomaduste järgi. Paneeli paksus määratakse tavaliselt vastavalt siseruumide sihttemperatuurile, väliskliimale, jahutuskoormusele ja hoone välispiirete konstruktsioonile.

Äri- ja põllumajandushooned

Paneele saab kasutada ärihoonetes, põllumajandushoonetes, loomakasvatushoonetes ja muudes ehitistes, mis vajavad viimistletud isoleeritud katusekorpust.

Tuletundlikud tööstushooned

Kivivillast südamiku konfiguratsioone saab kasutada juhul, kui projekt nõuab mittesüttivate omadustega mineraalisolatsioonisüdamikku. Lõplik tulekindluse klassifikatsioon tuleb kinnitada vastavalt kogu paneeli konstruktsioonile ja kohaldatavale katsestandardile.

Tehnilised parameetrid

Toote spetsifikatsioonid

Tüüpilise paksuse valik

Metallist komposiitkatusepaneeli paksus tuleks määrata nõutava soojusnäitaja, tulekahju spetsifikatsiooni, ulatuse, kohaliku kliima ja konstruktsioonilahenduse põhjal, mitte ainult hoone tüübi järgi.

Kohaldatavad standardid

Shunchen võib toota paneele vastavalt kindlaksmääratud Hiina ja rahvusvahelistele nõuetele, sealhulgas GB/T 23932-2009 ja EN 14509, kui see on asjakohane. Tule- ja toimivuskatseid saab korraldada vastavalt kohaldatavale projekti spetsifikatsioonile, sealhulgas asjakohastele ASTM-i või muudele piirkondlikele katsemeetoditele.

Täpne standard ja katsemeetod tuleks enne tootmist kinnitada, sest tuleklassifikatsioon ja soojustõhusus sõltuvad kogu paneeli konstruktsioonist, sealhulgas metallkestadest, südamiku materjalist, paksusest, liitekohtadest ja paigalduskonfiguratsioonist.

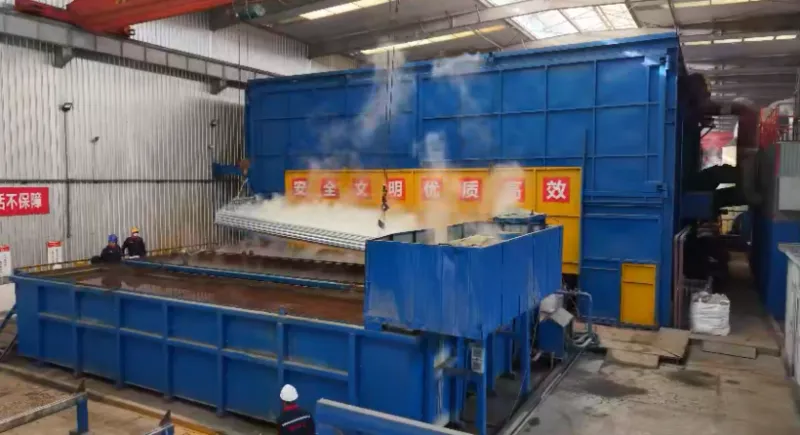

Tootmine ja kvaliteedikontroll

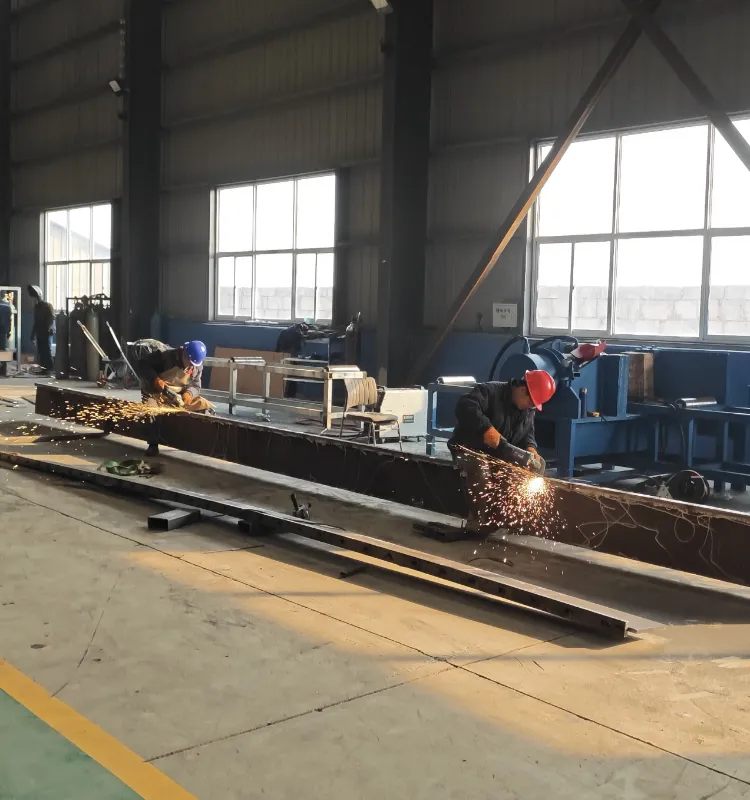

Pidev paneelitootmine

Shunchen kasutab metalllehtede moodustamiseks, isolatsioonisüdamiku ettevalmistamiseks, sidematerjalide pealekandmiseks ja kihtide pressimiseks integreeritud paneeliks automatiseeritud pidevaid komposiittootmisliine.

Pidev tootmine hoiab paneeli geomeetria ja kihtide paigutuse ühtlasena kogu tootmistsükli jooksul.

Põhimaterjali ülevaatus

Enne lamineerimist kontrollitakse isolatsioonisüdamikku nõutava materjalitüübi ja spetsifikatsioonidega. Tihedust, paksust ja muid asjakohaseid omadusi saab kontrollida vastavalt valitud südamikule ja kohaldatavatele kontrollinõuetele.

Paneeli mõõtmete kontroll

Valmis metallkomposiitkatusepaneele kontrollitakse paksuse, laiuse, pikkuse, profiili seisukorra ja nähtava mõõtmete kõrvalekalde osas. Kontrollimisel keskendutakse sellele, kas valmis paneel vastab kinnitatud tootmisspetsifikatsioonidele.

Liimimine ja pinnakontroll

Liimitud liidest kontrollitakse nähtava kihistumise ja mittetäieliku liimimise suhtes. Enne pakkimist kontrollitakse metallpinda kriimustuste, kattedefektide, mõlkide ja muude nähtavate kahjustuste suhtes.

Jõudluskatsed

Sõltuvalt toote konfiguratsioonist ja projekti nõuetest võib testimine hõlmata soojusjuhtivust, tulekindlust, paindekindlust ja muid asjakohaseid toimivuse kontrollimisi.

Sõltumatut kontrollimist nõudvate eksporditellimuste puhul saab korraldada kolmanda osapoole kontrolli selliste organisatsioonide kaudu nagu SGS või BV vastavalt kokkulepitud kontrolli ulatusele.

OEM-i kohandamine

Südamiku ja metalli materjali valik

Kliendid saavad vastavalt projekti nõuetele määrata välimise metalllehe, sisemise metalllehe ja isolatsioonisüdamiku. Shunchen võib pakkuda kombinatsioone, mis põhinevad värvitud terasel, alumiinium-magneesiumi-mangaani sulamil, PU-l, PIR-il, kivivillal ja klaasvillal.

Paneeli paksus ja laius

Paneeli paksust saab kohandada vastavalt isolatsiooninõuetele ja hoone projektile. Efektiivset laiust saab reguleerida ka katuse paigutuse ja paigaldussüsteemiga.

Kohandatud paneeli pikkus

Paneele saab toota fikseeritud või kohandatud pikkusega. Lõikepikkuses tootmine vähendab vajadust ulatusliku kohapealse lõikamise järele ja võimaldab paneelide mõõtmeid sobitada katuse geomeetriaga.

Pinnakate ja värv

Kliendid saavad määrata katte tüübi, pinnaviimistluse ja värvi. Polüester- ja fluorosüsinikkattesüsteemid on saadaval erinevate kokkupuute- ja välimusnõuete jaoks.

Kokkupandav töötlemine

Täiendav tehasetöötlus võib hõlmata avamist, servade tihendamist, nurga painutamist ja eelpuurimist vastavalt kinnitatud joonistele. Need toimingud viiakse lõpule enne saatmist, kui projekt nõuab paneelide saabumist osaliselt paigaldamiseks ettevalmistatuna.

Installimine ja ühendamine

Katuse paigutus

Enne paigaldamist tuleks kontrollida katusekonstruktsiooni joondust, võrevahesid, taset ja kandevõimet. Metallist komposiitkatusepaneeli mõõtmeid tuleks enne kimpude katusele tõstmist kontrollida kinnitatud katuseplaaniga.

Paneeli positsioneerimine

Paneelid asetsevad piki kavandatud katusesuunda ja toetuvad all olevatele oredele. Õige joondus on oluline, sest paneelide ühenduskoht määrab katusekatte katkevuse.

Ühine ühendus

Kõrvuti asetsevad paneelid ühendatakse läbi projekteeritud külgvuugi või ülekattekonstruktsiooni. Paneelide vahele jäämise vältimiseks peab ühenduskoht olema enne kinnitamist täielikult kinni ja joondatud.

Kinnitus

Kinnitusdetailid paigaldatakse selleks ettenähtud kinnitusala kaudu tugikonstruktsiooni. Kinnitusdetailide tüüp, vahekaugus, seibi spetsifikatsioon ja kinnitusasend peaksid järgima projekti paigaldusjooniseid ja kohalikke tuulekoormuse nõudeid.

Vilkumine ja tihendamine

Katuse servad, harjad, orud, läbiviigud ja muud ristmikud nõuavad sobivat katte- ja tihendustöötlust. Need alad on eriti olulised vee sissepääsu vältimiseks, kuna need katkestavad pideva katusepinna.

Paigaldusdetailid peaksid järgima paneelide tarnija paigaldusjuhiseid ja ehitusinseneri kinnitatud katuseprojekti.

Miks valida Shunchen?

Shunchen tarnib metallkomposiitkatusepaneele integreeritud terasetöötlemisbaasist koos terasmaterjalide töötlemise, katmise, galvaniseerimise, ladustamise ja logistikaga.

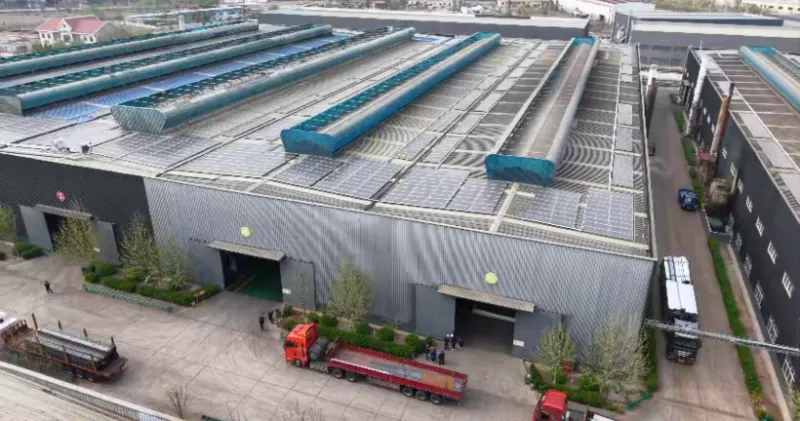

Kontserni aastane tootmisvõimsus ületab 450 000 tonni ning üle 40 000 ruutmeetri tootmis- ja laopinda. Komposiitkatusepaneelide tellimuste puhul toetab see tootmisinfrastruktuur tooraine hankimist, paneelide tootmist, kohandatud töötlemist, kontrolli, pakkimist ja ekspordisaadetist samas tarneahelas.

Kliendid saavad enne tootmist määrata paneeli südamiku, metalllehe, paksuse, laiuse, pikkuse, kattekihi, värvi ja eelvalmistusnõuded. Tehniline teave vaadatakse vastavusse projekti spetsifikatsiooniga, nii et tootmiskonfiguratsioon kinnitatakse enne tellimuse tootmist.

Eksporditellimuste jaoks võib Shunchen pakkuda tehase katsedokumentatsiooni, mõõtmete kontrollimise protokolle, materjali dokumentatsiooni ja vajadusel kolmanda osapoole kontrolli. Rahvusvaheliste tellimuste jaoks on saadaval FOB- ja CIF-saadetiste korraldused.

KKK

Mis vahe on metallist komposiitkatusepaneelil ja ühekihilisel metallist katuseplekil?

Metallist komposiitkatusepaneel sisaldab isolatsioonisüdamikku kahe metallikihi vahel, samas kui ühekihiline katuseplekk tagab peamiselt välise ilmastikukindla katte. Komposiitkonstruktsioon ühendab seega katusekatte ja isolatsioonifunktsioonid ühes kokkupandavas komponendis.

Milline südamik tuleks valida komposiitkatusepaneeli jaoks?

PU ja PIR valitakse tavaliselt siis, kui soojusisolatsioon on esmane nõue. Kivivill sobib projektidesse, kus on oluline tulekindlus ja mineraalipõhine isolatsioon. Klaasvilla võib kaaluda siis, kui on vaja soojus- ja heliisolatsiooni. Lõplik valik peaks järgima projekti soojus- ja tulenõudeid.

Millise paksusega paneelid on saadaval?

Tavalised paksused on 50, 75, 100, 150 ja 200 mm. Teisi paksuseid saab arutada vastavalt nõutavale soojusnäitajale ja projekti projektile.

Kas paneeli pikkust saab kohandada?

Jah. Paneele saab tarnida fikseeritud pikkustega, nagu 6 m ja 12 m, või lõigatakse kindlaksmääratud pikkusteks vastavalt katuse paigutusele ja transpordinõuetele.

Kas välist värvi ja katet saab kohandada?

Jah. Tarnida saab polüestrit, fluorosüsivesinikku ja muid kindlaksmääratud kattesüsteeme. Värvi saab kohandada ka vastavalt olemasolevale kattesüsteemile ja projekti nõuetele.

Kas saate pakkuda alumiiniumi-magneesiumi-mangaani paneele?

Jah. Alumiiniumi-magneesiumi-mangaani sulamist saab kasutada sobivate komposiitkatusepaneelide konfiguratsioonide metallpinnana. Aluspinna paksus ja paneeli struktuur tuleks kinnitada vastavalt katuseprojektile.

Kas saate avasid enne saatmist töödelda?

Jah. Avamist, servade tihendamist, painutamist ja eelpuurimist saab korraldada vastavalt kinnitatud tootmisjoonistele.

Millist teavet on hinnapakkumise tegemiseks vaja?

Nõutav teave sisaldab tavaliselt katuse pindala või paneeli kogust, paneeli paksust, südamiku materjali, metallpleki tüüpi ja paksust, tegelikku laiust, paneeli pikkust, kattekihti, värvi, paigaldusnõudeid ja tarnekohta. Katusejoonised on kasulikud, kui klient nõuab koguse arvutamist või kokkupandavat töötlemist.

Kas saate korraldada kolmanda osapoole kontrolli?

Jah. SGS, BV või muu kokkulepitud kolmanda osapoole kontrolli saab korraldada vastavalt ostulepingus määratud kontrolli ulatusele.
