EN 10210 S355J2H Ruudukujuline õõnesprofiil

12-aastase ekspordikogemusega juhtiva terasprofiilide tootjana on ShunChen spetsialiseerunud suure jõudlusega õõnesprofiilidele. Meie Tianjinis asuv tootmisbaas on varustatud mitme täielikult automatiseeritud külmvormimise tootmisliini, täppiskeevitusseadmete ja riikliku tasandi materjalikatselaboriga, mis keskendub EN 10210 standardile vastavate ruudukujuliste õõnesprofiilide uurimis- ja arendustegevusele ning tootmisele, mis sobivad teraskonstruktsioonide ehitamiseks, sildade ehitamiseks, mehaaniliste seadmete ja kardina seinte tugistsenaariumide jaoks.

Erinevalt tavalistest keevitatud ruudukujulistest torudest, millel on ebastabiilsed materjaliomadused, suured mõõtmete kõrvalekalded ja nõrk vastupidavus madalale temperatuurile, kasutavad meie EN 10210 S355J2H ruudukujulised õõnesprofiilid kvaliteetseid peeneteralisi terasest toone, mis on sobitatud täiustatud külmvormimis- ja kõrgsageduskeevitusprotsessidega. Ühtse ja stabiilse struktuuriosa moodustamiseks kasutatakse ranget mitmekäigulist pinna eeltöötlust + täppisvormimist + ultrahelivigade tuvastamise võrguprotsesse. Meie vanem kvaliteedikontrolli meeskond, kellel on aastatepikkune tööstuskogemus, viib läbi iga tootepartii täieliku protsessi jälgimise ja kontrolli, tagades külje pikkuse tolerantsi ≤±0,5 mm, sirguse ≤1 mm/m ja keevisõmbluse tugevuse koefitsiendi ≥0,95. Kõik tooted vastavad EN, GB, ASTM ja JIS standarditele ning võivad pakkuda täielikke veski testimise sertifikaate (MTC EN 10204 3.1) ja kolmanda osapoole SGS ülevaatusaruandeid.

Reaalse maailma jõudluse testimine

1. Madala temperatuuriga löögikindluse katse (kolmanda osapoole SGS-test).

Standard: EN 10210-1, EN ISO 148-1 Katsetingimused: -20 ℃ Charpy V-sälguga löökkatse, 3 paralleelset proovi partii kohta

Katseproovid:

· Tavaline Q235 keevitatud nelinurkne toru

· Standardne S355JR ruudukujuline õõnesprofiil

· EN 10210 S355J2H kandiline õõnesprofiil

Peamised leiud:

· Tavaline Q235 ruuttoru: keskmine löögienergia ≤27J toatemperatuuril, ilmne rabe murd 0 ℃ juures, ei sobi madala temperatuuriga keskkonda

· S355JR ruudukujuline õõnessektsioon: stabiilne jõudlus toatemperatuuril, löögienergia langeb järsult alla -10 ℃, ei vasta madala temperatuuriga ehitusnõuetele

· S355J2H ruudukujuline õõnessektsioon: keskmine löögienergia ≥27J temperatuuril -20 ℃, plastilise purunemise morfoloogia, stabiilne jõudlus madalal temperatuuril ja kõrgel kõrgusel

2. Mõõtmete täpsuse ja sirguse kontrollimise test

 Standard: EN 10210-2

Testi tulemused:

· Külje pikkuse tolerants: ±0,5 mm (palju parem kui standardne ±1,0 mm nõue)

· Seina paksuse tolerants: ±0,1mm

· Sirgus: ≤1mm meetri kohta, kogu sirgus ≤0,1% kogupikkusest

· Otsapinna perpendikulaarsus: ≤0,3°

Kõrge täpsusega mõõtmete juhtimine vähendab tõhusalt kohapealset lõikamis- ja reguleerimiskoormust, parandab paigaldamise efektiivsust ja konstruktsiooni kokkupaneku täpsust.

3. Keevitus ja mehaaniliste omaduste test

Testitud vastavalt standardile EN 10210 ja asjakohastele Euroopa konstruktsiooniterase standarditele, on põhinäitajad järgmised:

· Saagistugevus: ≥355 MPa (paksusele ≤16 mm)

· Tõmbetugevus: 470 ~ 630 MPa

· Pikenemine (A5): ≥22%

· -20 ℃ Charpy löögienergia: ≥27J (pikisuunaline)

· Keevisõmbluse tugevuskoefitsient: ≥0,95, pärast 180° painutuskatset pragude puudumine

Peeneteraline terasalus + kõrgsageduslik täppiskeevitusprotsess realiseerib konstruktsiooni tugevuse, madala temperatuuri sitkuse ja töötlemisvõime täiusliku kombinatsiooni, kohandudes kohapealse keevitamise, painutamise, mulgustamise ja muude ehitusnõuetega.

Reaalse maailma kasutajastsenaariumid ja kinnitatud

Juhtumid Juhtum 1: suure teraskonstruktsiooniga tehase ehitusprojekt (Northern European Engineering Co., Ltd.) Tööstusharu: tööstuslike teraskonstruktsioonide ehitamine Probleem: algses projektis kasutatud tavalistel ruudukujulistel terastorudel oli madal vastupidavus madalal temperatuuril ja talvises madalatemperatuurilises keskkonnas -15 ℃ kuni -20 ℃ esines habras murdumisoht. Mõõtmete hälve oli suur, mis aeglustas kohapealse paigalduse kulgu ja suurendas ehituskulusid. Lahendus: võtke kasutusele ShunChen EN 10210 S355J2H ruudukujuline õõnesprofiil, spetsifikatsioon 150 × 150 × 6 mm, kuumtsingitud pinnatöötlusega korrosioonikindluse tagamiseks. Tulemus: Pärast 6-aastast töötamist madala temperatuuriga keskkonnas on konstruktsiooni pinge stabiilne, ei esine rabedat murdumist ega deformatsiooni. Suur mõõtmete täpsus suurendab kohapealse paigalduse efektiivsust 35% ja konstruktsiooni üldine kasutusiga pikeneb enam kui 30 aastani. Aastane hankemaht ulatub 1800 tonnini ning kahe osapoole vahel on säilinud pikaajalised koostöösuhted.

Juhtum 2: linna kaubandusliku kompleksi kardina seina tugiprojekt (koduehituse insenerirühm)

Tööstus: ärihoonete kardina seinte projekteerimine Probleem: kardina seina tugisüsteemil on kõrged nõuded terasprofiilide sirgusele, mõõtmete täpsusele ja pinnatasasusele. Tavalistel toodetel on suur sirguse hälve ja ebaühtlane pind, mis mõjutab kardinaseina paigaldustäpsust ja üldist esteetilist efekti. Lahendus: valige ülitäpne EN 10210 S355J2H ruudukujuline õõnessektsioon, kontrollige rangelt sirgust ja otsapinna risti ning kohandage tsingitud ja pulbervärviga pinnatöötlust. Tulemus: tugikomponendid on täpselt paigaldatud, kardina seina üldine pinge on ühtlane ja välimus vastab disaininõuetele. See läbis omal ajal ehituspartei vastuvõtu. Pärast 5-aastast kasutamist on tootel stabiilne jõudlus ja sellest on saanud kontserni järgnevate kardinaseinaprojektide määratud terasprofiil.

Juhtum 3: suurte mehaaniliste seadmete raamide tootmisprojekt (East China Machinery Manufacturing Co., Ltd.) Tööstusharu: mehaaniliste seadmete tootmine Probleem: tavalistel ruudukujulistel torudel on ebastabiilsed mehaanilised omadused ja seadmeraamide töötlemisel on kerge tekkida keevitusdeformatsioon. Valmistoode on madala kvalifikatsiooniga ja ei vasta rasketehnika kandevõime nõuetele. Lahendus: kasutage standardi EN 10210 S355J2H ruudukujulist õõnesprofiili, millel on ühtsed materjaliomadused ja hea keevitusvõime, mis on kohandatud vastavalt seadme raami suuruse spetsifikatsioonidele. Tulemus: toote keevitusdeformatsioon töötlemise ajal on väike, raami kandevõime vastab projekteerimisnõuetele ja valmistoodete tagasilükkamise määr langeb 5,8%-lt 0,9%-le. See aitab ettevõttel tõhusalt parandada toodete kvaliteeti ja laiendada rasketehnika turuosa.

Autentsed klientide ülevaated

"Põhja-Euroopa madalatemperatuurilises keskkonnas on põhinäitaja konstruktsiooniterase vastupidavus madalal temperatuuril. Teie EN 10210 S355J2H nelinurksetel õõnesprofiilidel on stabiilne jõudlus ja usaldusväärne kvaliteet, mis vastab täielikult meie ehitustehnilistele standarditele ja on meie eelistatud koostöötarnija." —— Hans Mueller, projektijuht, Northern European Engineering Co., Ltd.

"Kasutame kardinaseina tugisüsteemide jaoks ruudukujulisi õõnesprofiile. Teie toodetel on suur mõõtmete täpsus ja hea sirgus, mis parandab oluliselt meie kohapealse paigalduse efektiivsust. Tehniline meeskond saab pakkuda ka kohandatud pinnatöötluslahendusi vastavalt projekti nõuetele, väga professionaalne." —— Li Ming, koduehituse insenerigrupi hankedirektor

"Stabiilsed mehaanilised omadused ja hea keevitusjõudlus on mehaanilise raami valmistamise võti. Teie S355J2H nelikanttorudel on ühtlane materjal ja väike keevitusdeformatsioon, mis vähendab tõhusalt töötlemiskadusid. Oleme säilitanud stabiilse koostöö juba aastaid." —— Zhang Wei, East China Machinery Manufacturing Co., Ltd. tootmisjuhendaja. Kontrollitud tooteparameetrid

(1) Üldised täitmisstandardid

(2) Tehnilised põhiparameetrid

(3) Keemiline koostis (massiprotsent, S355J2H)

(4) Mehaanilised omadused (S355J2H, t≤16 mm)

Põhilised eelised

1. Standardivastavus ja usaldusväärne jõudlus: kõik tooted on toodetud rangelt kooskõlas EN 10210 Euroopa standardiga ning mehaanilised omadused ja mõõtmete täpsus on läbinud autoriteetse kolmanda osapoole testimise ning täielikud katsearuanded on järelepärimiseks saadaval.

2. Suurepärane vastupidavus madalal temperatuuril: S355J2H klass tagab stabiilse löögienergia üle 27J temperatuuril -20 ℃, vältides tõhusalt rabedate murdumisohtu ning sobib madala temperatuuriga keskkondades kõrgetel laiuskraadidel ja kõrgmäestikuprojektides.

3. Suure täpsusega mõõtmete juhtimine: mõõtmete ja sirguse täieliku protsessi automaatne jälgimine, standardnõuetest palju parema tolerantsiga, vähendades kohapealse reguleerimise töökoormust ning parandades paigaldamise ja töötlemise tõhusust.

4. Tugev töötlemise kohanemisvõime: ühtlane materjali struktuur, suurepärane keevitus- ja painutusjõudlus, väike deformatsioon töötlemise ajal, sobib lõikamiseks, mulgustamiseks, keevitamiseks ja muuks sügavaks töötlemiseks erinevates stsenaariumides.

5. Täielikud pinnatöötluse võimalused: toetage kuumtsinkimist, pulbervärvimist, värvimist ja muid korrosioonivastaseid töötlusi, mis võivad oluliselt pikendada toodete kasutusiga välistingimustes ja söövitavas keskkonnas.

Sobib kasutamiseks

· Teraskonstruktsioonide tööstus: tehasehoonete karkassid, staadioni teraskonstruktsioonid, laoriiulid, kergterasmajad, sildade tugikonstruktsioonid

· Ehitus ja kardinaseinad: Ehitage kardina seina tugikiilud, klaasist kardinaseinad, välisseina dekoratiivsed tugistruktuurid

· Masinate tootmine: seadmeraamid, mehaanilised toed, põllumajandusmasinate komponendid, tõsteseadmete konstruktsioonid

· Transporditööstus: konteinerite raamid, veoauto kerekonstruktsioonid, piirdetoed, signaalipostide konstruktsioonid

· Muud tööstusharud: päikeseenergia tugistruktuurid, elektriülekande tornid, torujuhtmete toed, reklaamtahvliraamid

Miks valida Tianjin ShunChen

Kas otsite kulutõhusat ja kvaliteetset EN 10210 S355J2H ruudukujulise õõnesprofiili tarnijat teraskonstruktsioonide, kardina seinte ja masinate tootmisprojektide jaoks? Meil on 12-aastane ekspordikogemus professionaalse õõnesprofiili tootjana.

Meil on aastaringselt suur tavapäraste spetsifikatsioonide laos, mis toetab tarnimist 3-7 päeva jooksul. Meie professionaalne tehniline meeskond pakub ühtseid lahendusi, sealhulgas materjalide valikut, spetsifikatsioonide sobitamist ja protsesside optimeerimist vastavalt teie kasutusstsenaariumidele. Tehase otsemüük välistab vahepealsed seosed konkurentsivõimeliste hindade ja stabiilse tootekvaliteediga. Tasuta näidiste ja üksikasjalike hinnapakkumiste saamiseks võtke kohe ühendust ShunCheniga!

Päristoodete ja saadetiste galerii

Täielik tootmine ja kvaliteedikontroll

automaatne külmvormimisliin Kõrgsageduslikud täppiskeevitusseadmed Interneti-mõõtmete testimise süsteem (100% võrgutuvastus) Universaalne materjali testimismasin ja madala temperatuuriga löökkatseseadmed

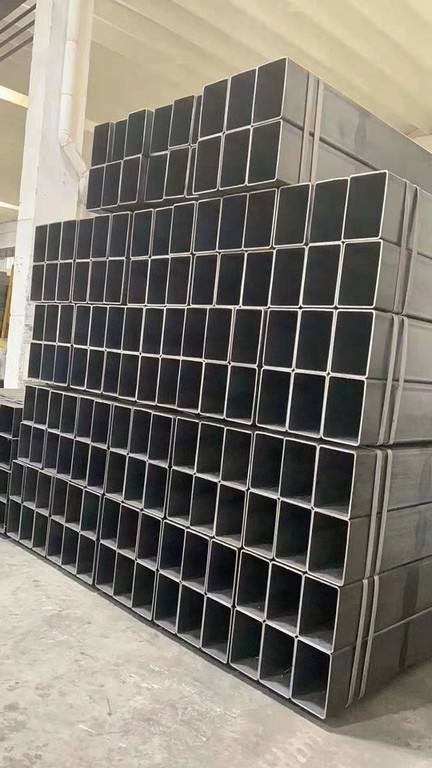

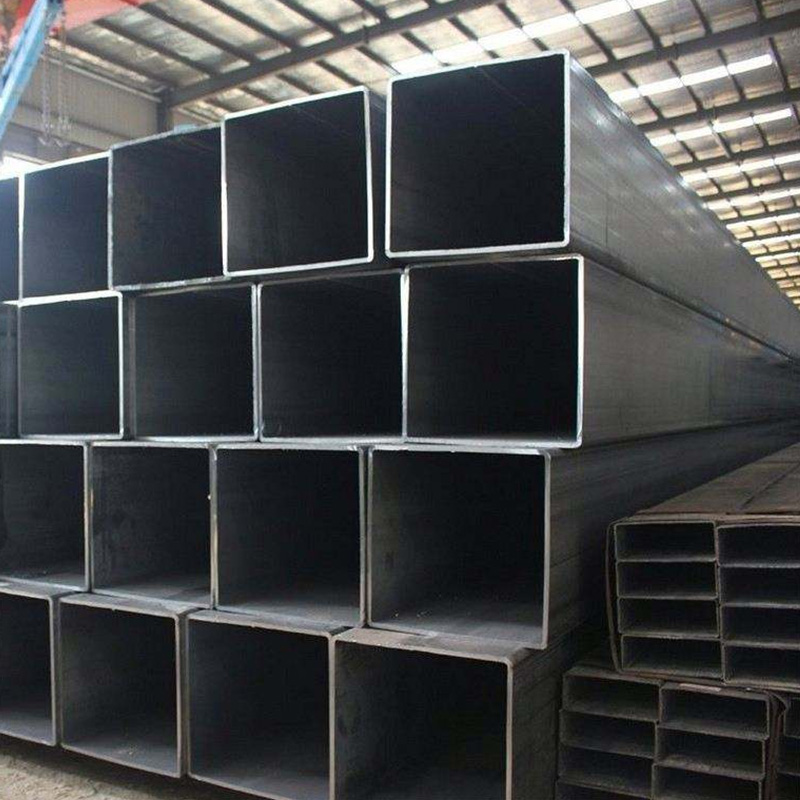

Toote väljapanek

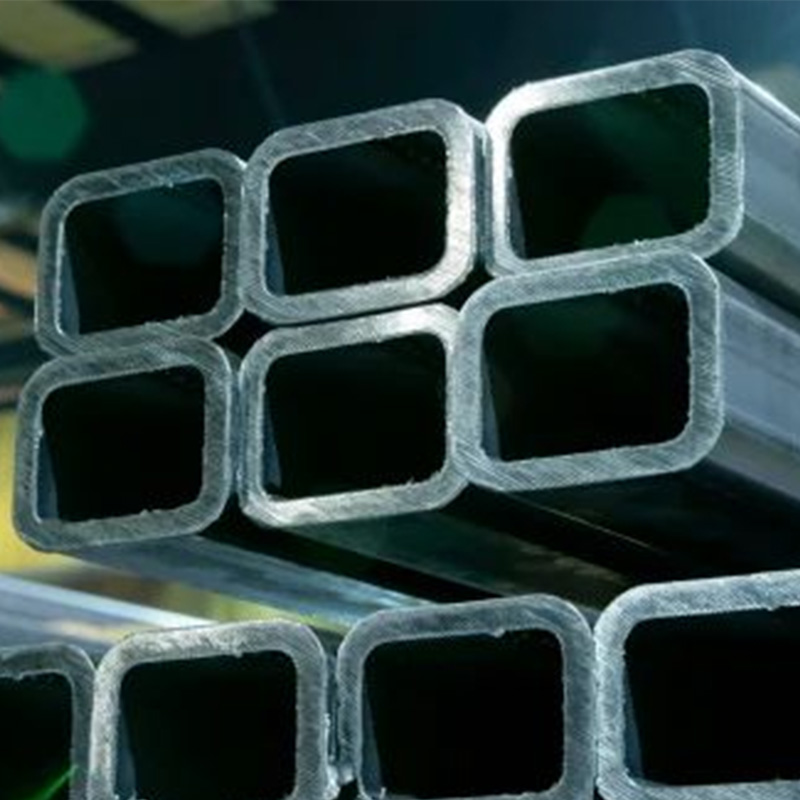

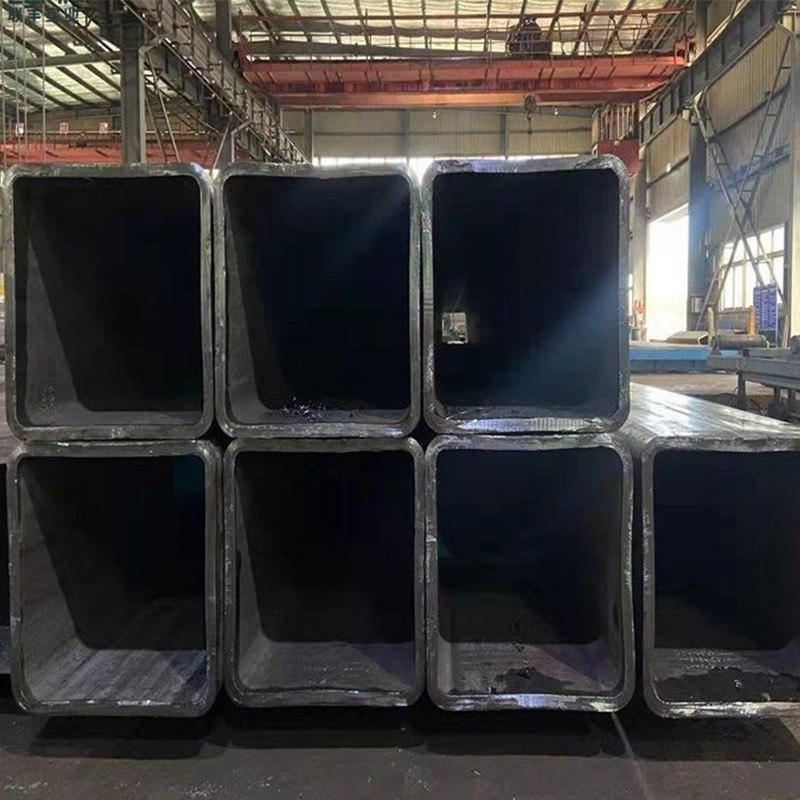

Must viimistlus EN 10210 S355J2H ruudukujuline õõnesprofiil Kuumtsingitud ruudukujuline õõnessektsioon Eritellimusel pulbervärvitud ristkülikukujuline õõnesosa Suure paksusega struktuurne ruudukujuline toru

Saatmine ja pakkimine

Standardne ekspordipakend: veekindel kile + terasest rihmad + puidust kaubaaluste kaitse Toetatud on kohandatud logoga pakendamine Konteinerite laadimise standard: 20 jalga konteiner ≈25 tonni; 40 jalga konteiner ≈28 tonni (lahtiselt) / 25 tonni (alus) Täielikud saatedokumendid: konossement, kaubaarve, MTC EN 10204 3.1, kolmanda osapoole kontrolliaruanne

Kliendirakenduste stsenaariumid

Teraskonstruktsioonide tehase hoone karkassi projekt Ärihoone kardina seina tugiprojekt Mehaaniliste seadmete raami valmistamise projekt Silla ja transpordirajatise projekt
